EchoLink 手機連接線 實做
先跟當天參加活動的各位OM說聲抱歉,小弟才疏學淺,有許多部分還是靠各位教導!

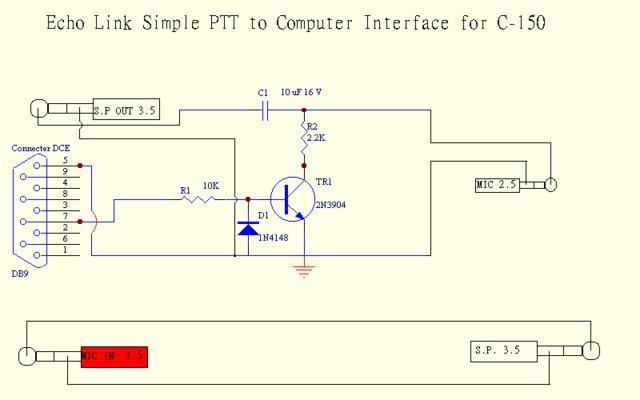

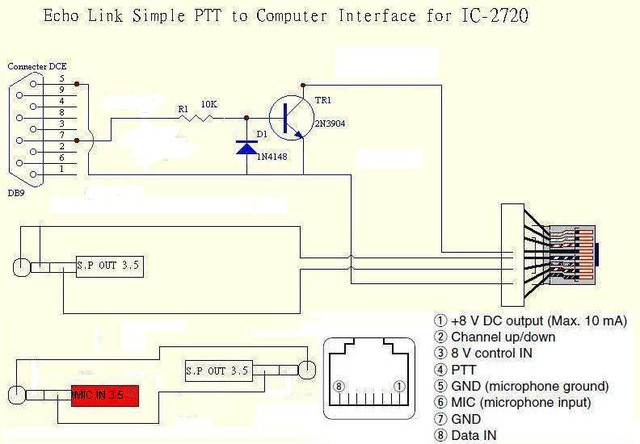

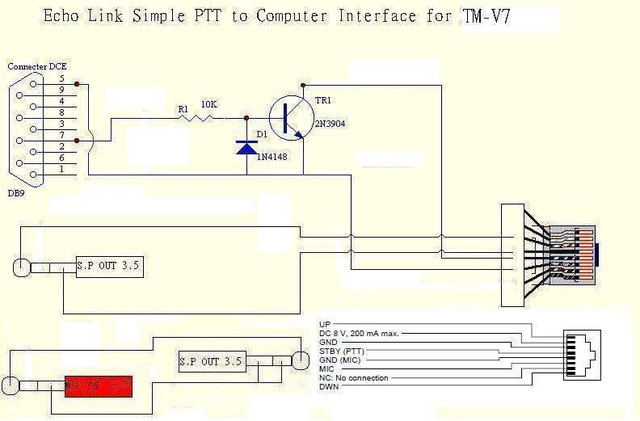

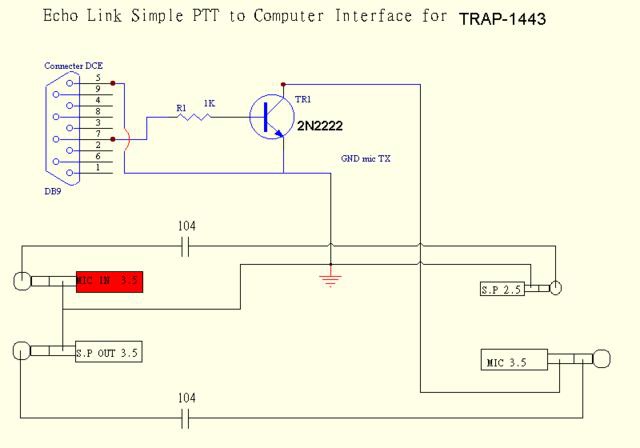

在此貼上 已經實際將東西做出來,並確認可以正常使用的線路圖(....注意:V7 除外~我沒有V7的設備測試...):
(圖中 KT315 / 2N2222 /2N3904 可互代)
先跟當天參加活動的各位OM說聲抱歉,小弟才疏學淺,有許多部分還是靠各位教導!
在此貼上 已經實際將東西做出來,並確認可以正常使用的線路圖(....注意:V7 除外~我沒有V7的設備測試...):
(圖中 KT315 / 2N2222 /2N3904 可互代)
