[寫在前面:因為小弟很懶惰,所以裝好之後有些關鍵點固定好,拍照時未再解開,如說明有不詳細部份,尚請見諒]

規劃:
1.將車機裝在靠近天線的地方,讓信號線越短越好
2.我的車車是7人座,不要影響到原來座椅的放置
3.全部要可以自行施工,不假手外人

實做:

(電源)
用 14AWG 的耐熱線材,由電瓶直接拉一組線到駕駛座旁,再續接原車機的電源線阻
走線規劃:

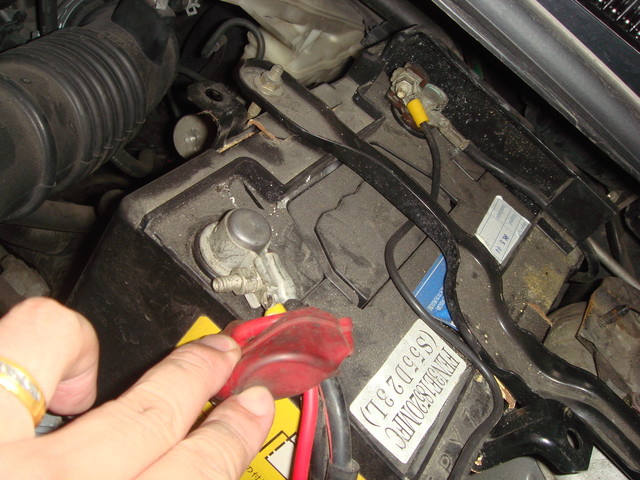

實際拉線 (電瓶出線)

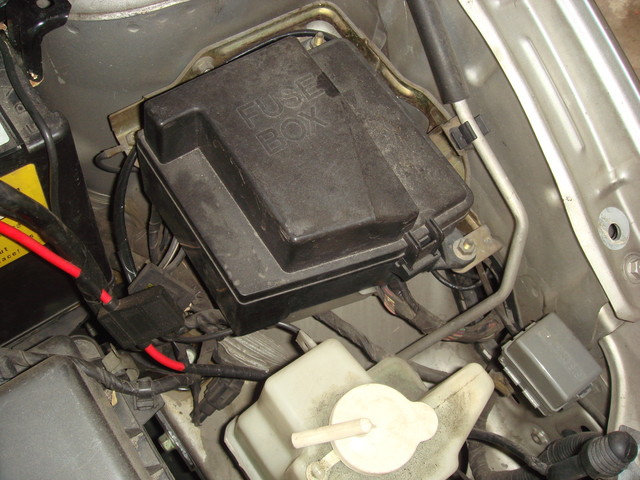

出線 + 端先經過保險絲 (出線壓接不份都經再過焊錫補足)

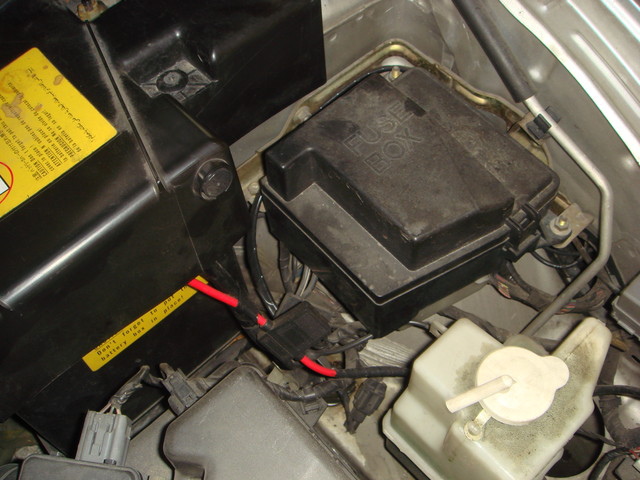

小弟的車原廠有召回過,電瓶上方有加蓋子

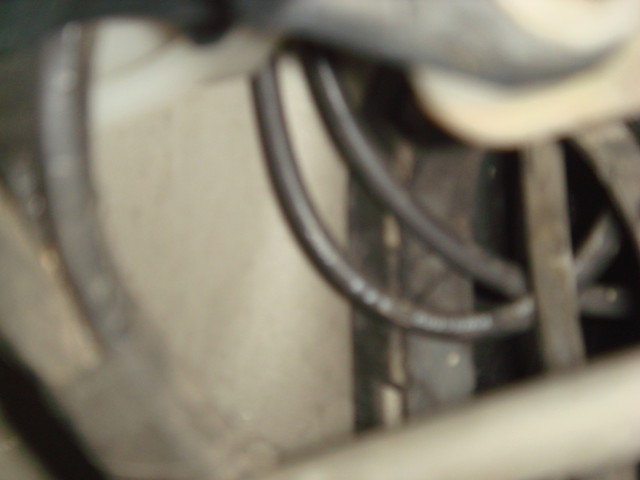

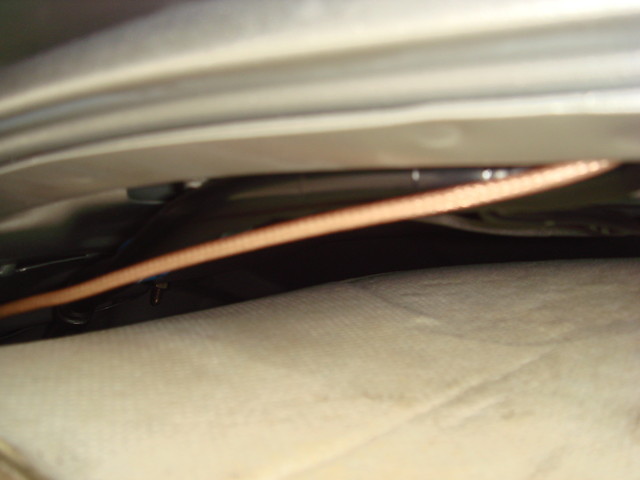

原來是想走 下面位置,但是發現溫度似乎過高且不好固定,就改繞道上面走旁邊的縫隙再繞出去

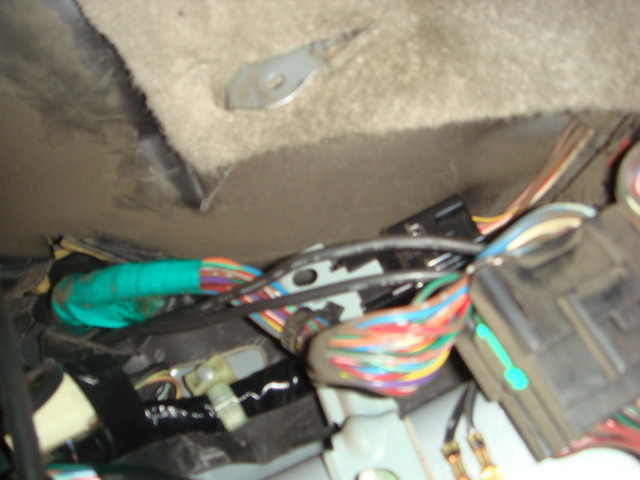

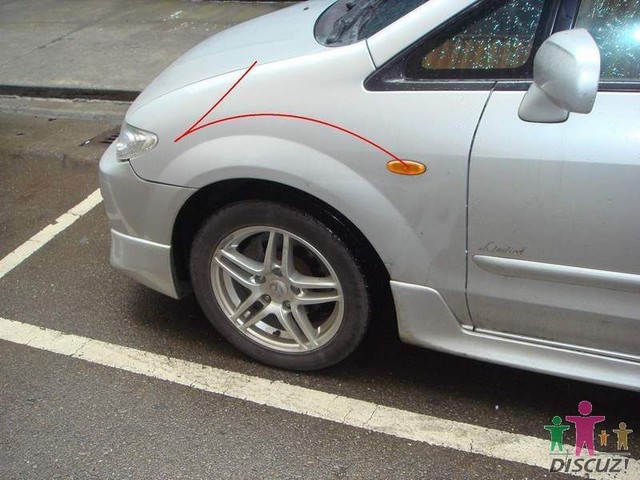

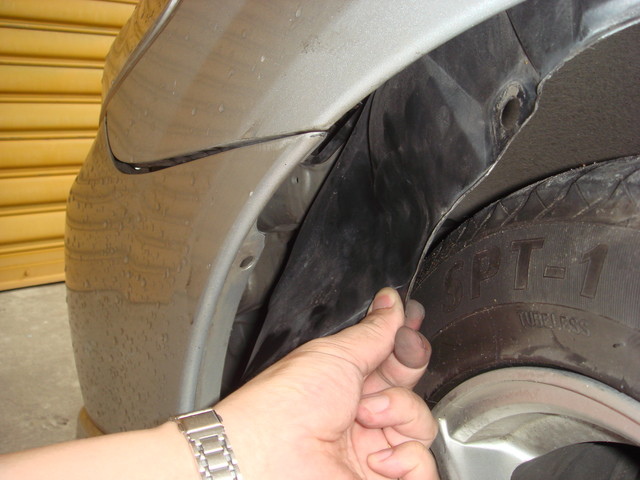

線離開引擎室後會出線在左前輪上的空間中

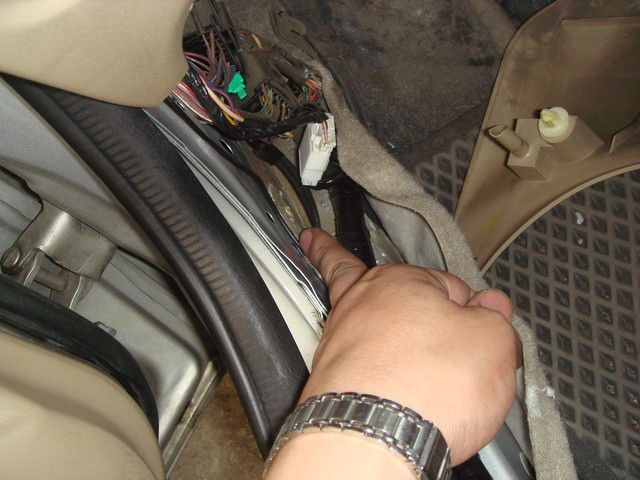

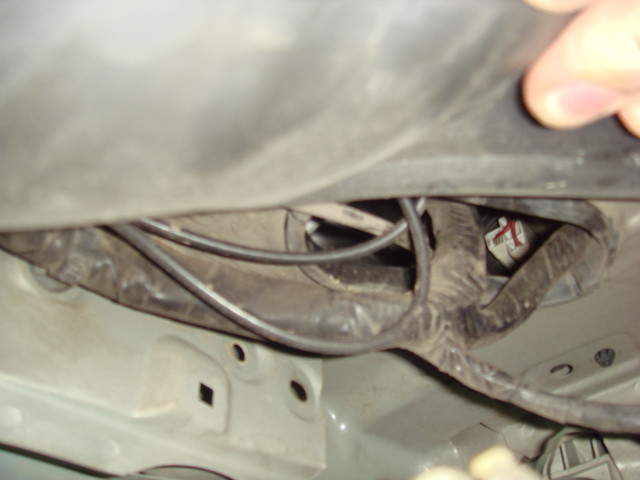

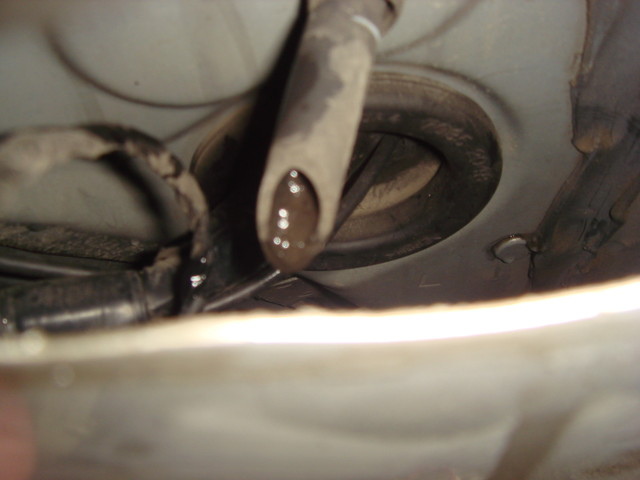

然後順著輪弧上方就可以到達駕駛座左側防火牆, 過程中可與原來的線組固定在一起

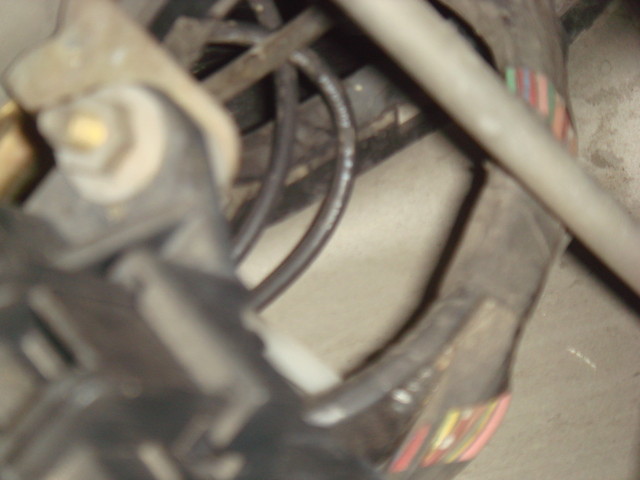

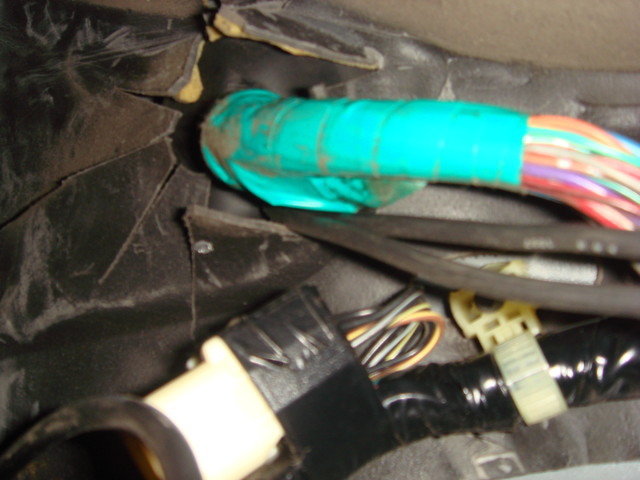

[防火牆]

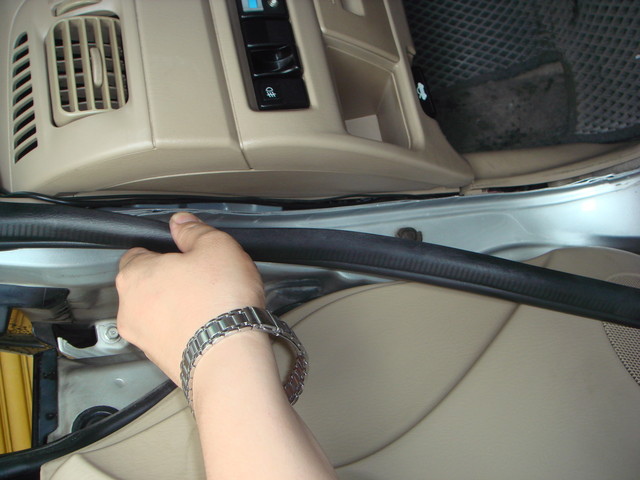

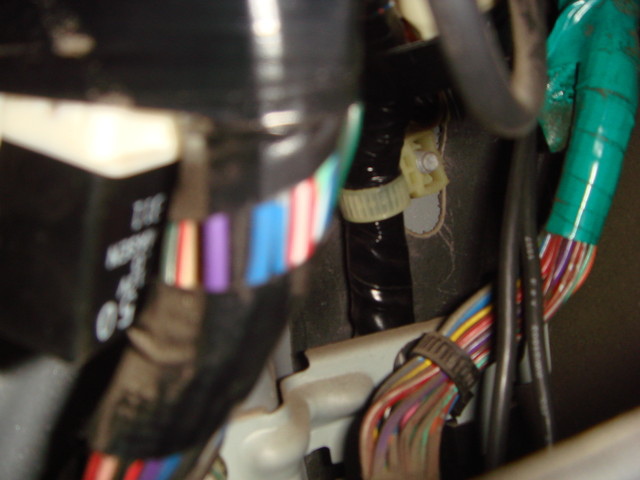

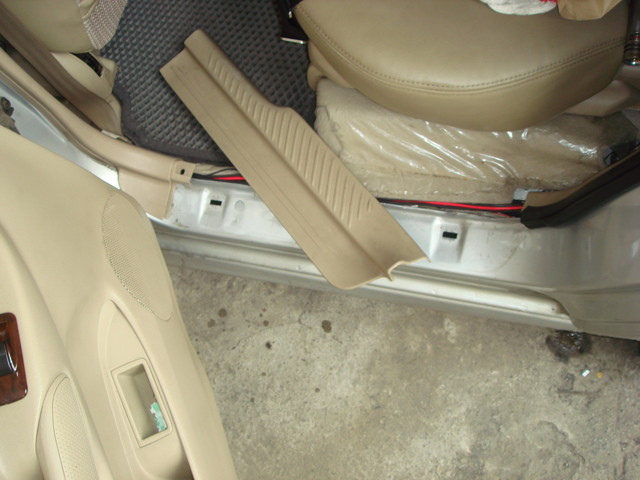

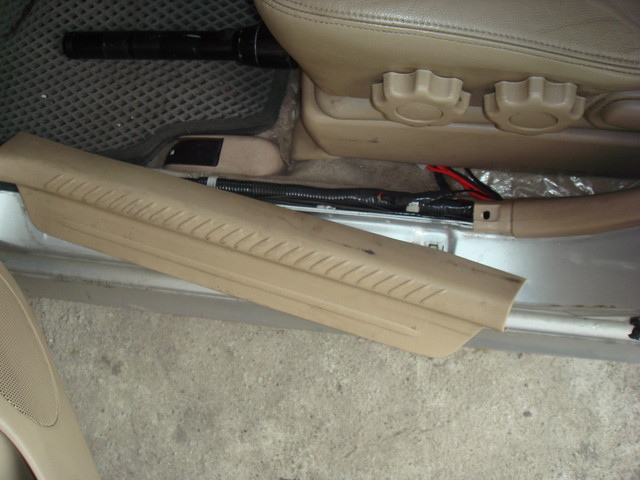

進到室內後稍做整理,就可沿著左側飾板走線


此時可以將要固定在駕駛台上的分離喇叭固定好,將橡膠部份取下,順便將線走下再裝回去,稍後可跟電源線一起走線

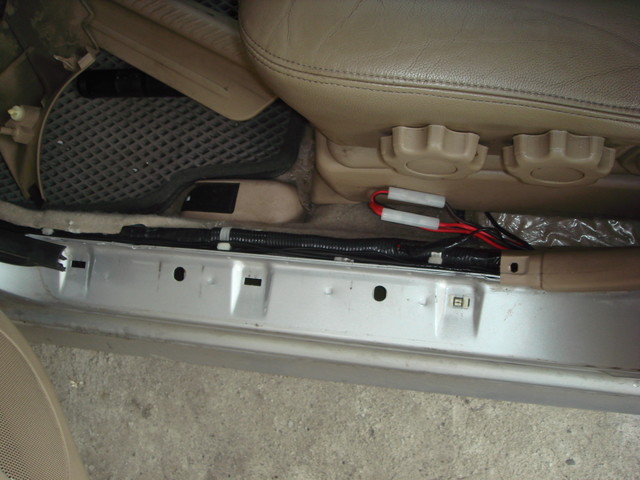

因為我希望以後如有需要,保險絲要好換,所以就將接線處留在駕駛座旁,然後將保險絲座藏到椅子下方
而面板線也是從後方經左側飾板到此處向中央扶手拉線


後座走線以此類推,不再贅述 (此時喇叭線是一起走了喔!)

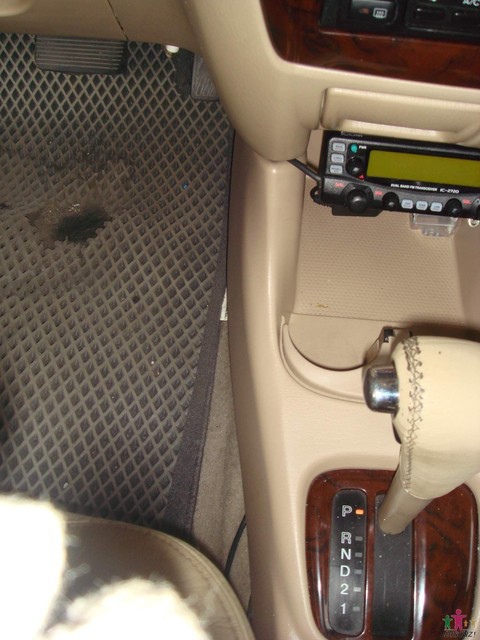

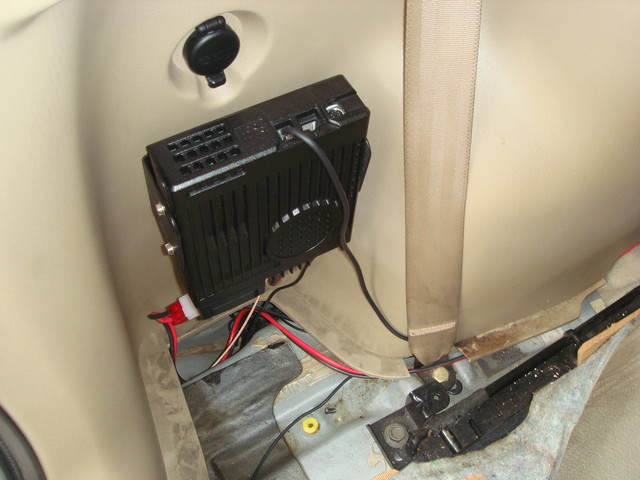

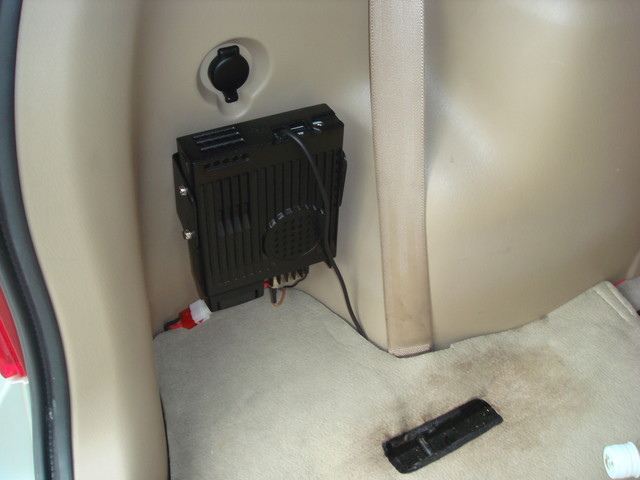

線走到第3排座位後正好有一下凹處安裝車機,目前是設計電源直通,如有需要也可透過上方點煙孔,做到熄火自動切斷電源


下方蓋上地板


到此電源部分算是拉好了!



(天線)

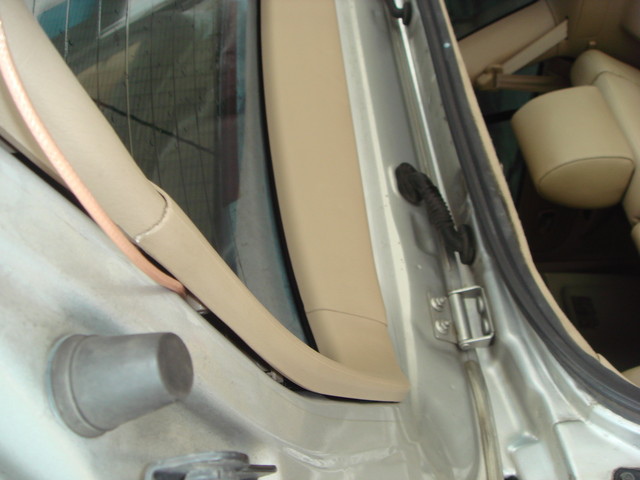

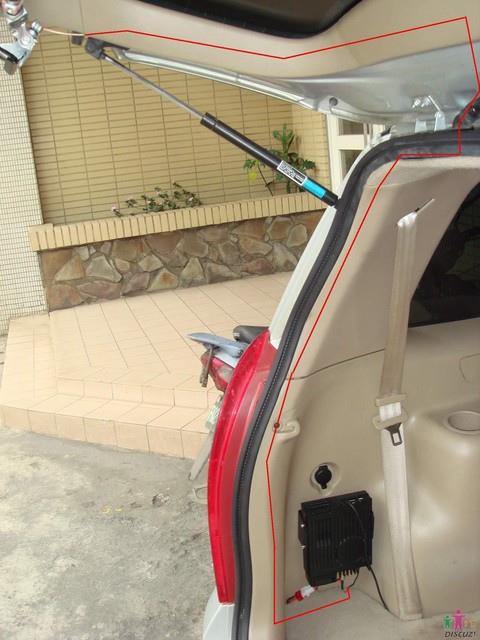

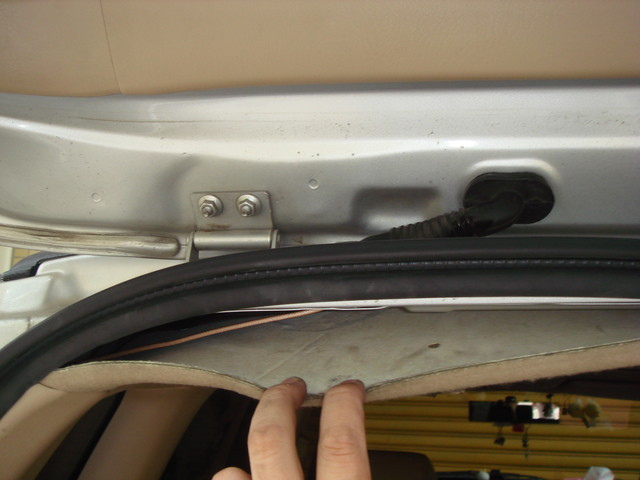

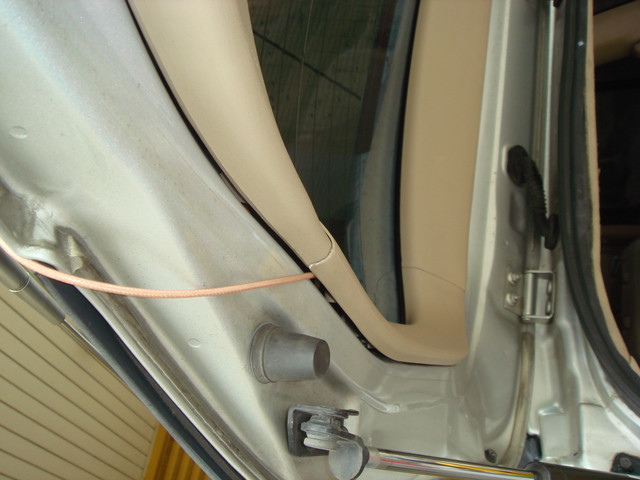

因為小弟的龜龜是掀背的,考慮到線材折彎角度會影響駐波的前提下,希望天線線材跟後門的迴路一起走線,這樣弧度才夠大


但是礙於天線線材的M頭是焊好的,所以必須由(上圖)上往下(車機側)走線


另外選用了快拆座,不用每次拆天線

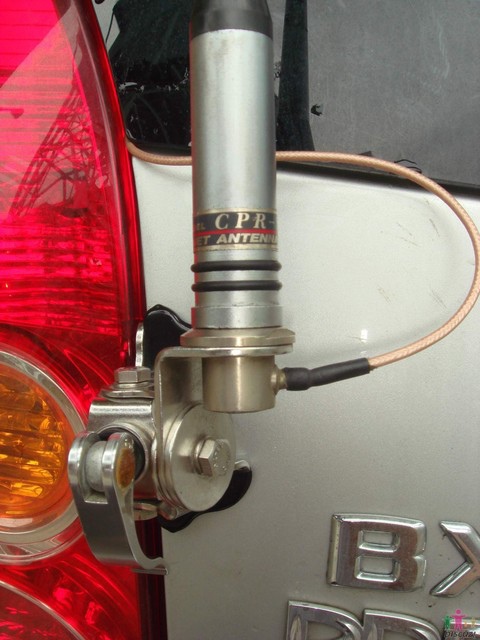

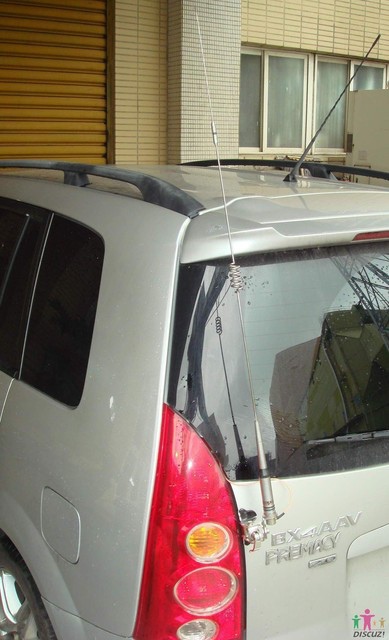

COMET CPR-5400


但是...問題來了,掀背的龜龜用快拆座,天線跟座要收哪裡阿

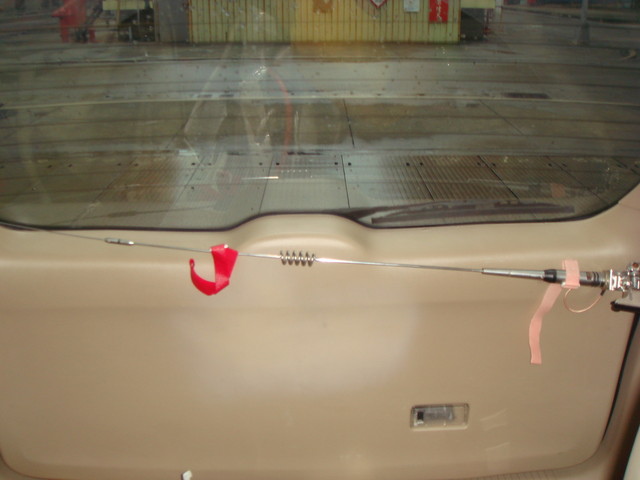

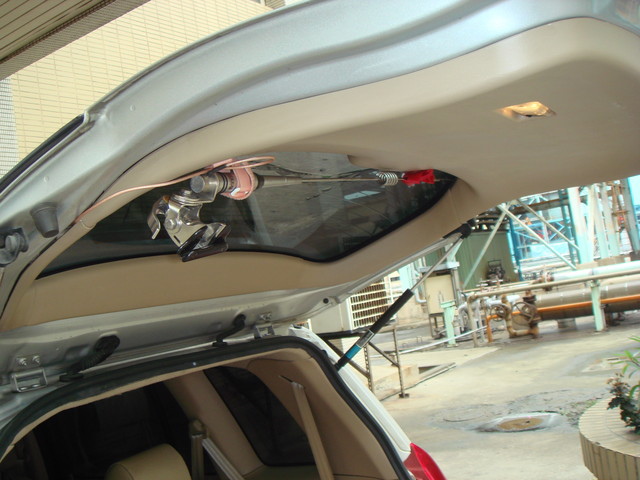

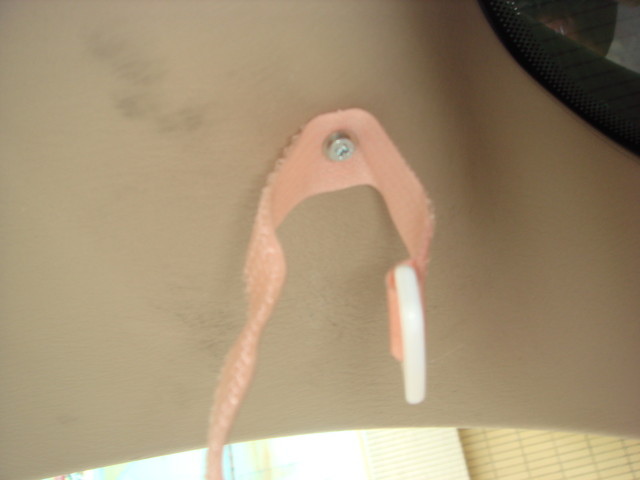

秘密武器出現了~ 扣環形魔鬼氈, 中間用一根螺絲鎖在背門內側 (鎖2只)


這樣就可以把天線+快拆座 通通收進來


上面這是關後門的狀況

外面完全無痕跡....(迷之音:哪個笨蛋還貼了呼號阿! 還說完全無痕跡!)

以上天線部分也算完成囉!

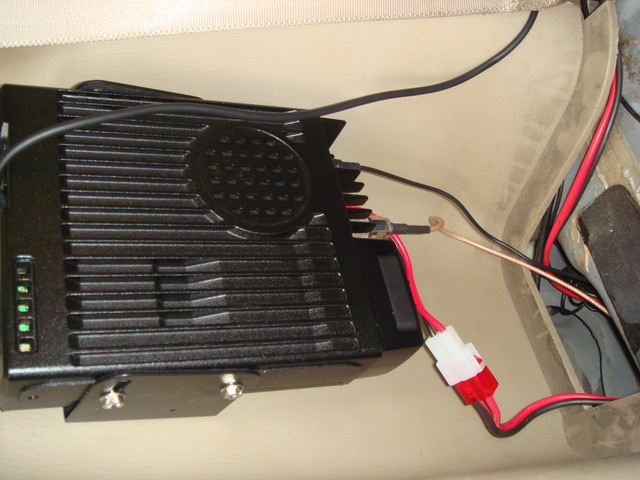

另外前面談到的分離式面板控制線 在經由左側裝飾板到駕駛座下方之後

再由駕駛座右側進中控台,在將控制線由中控台接縫拉出,正好插在車機面板左邊

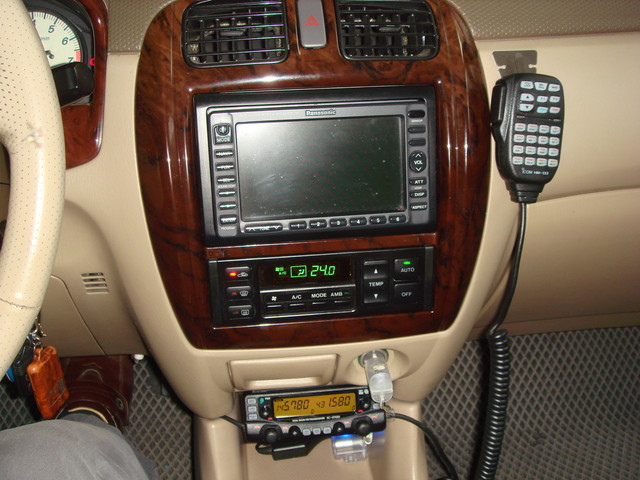

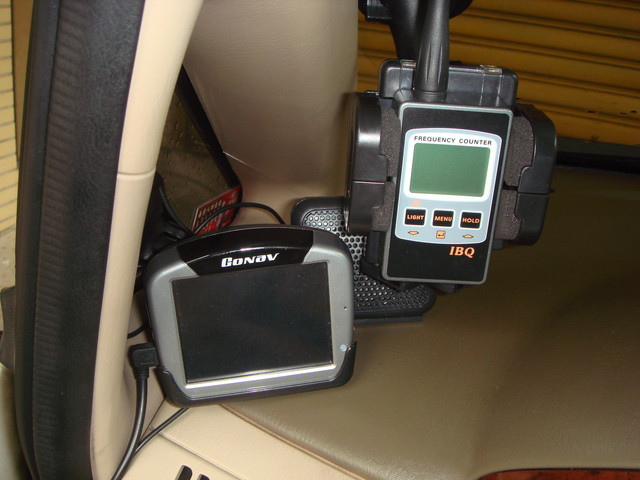

下面這就是面板固定後的完成圖囉!


還請各位大大不吝指教~

PS.
小弟並非從事[無線電或通信相關行業],也不是從事[汽車修理裝配改裝相關行業]一切都只是純粹興趣,如有錯誤真的希望各位大大加以指正,讓我還有進步的機會!

(本人此文也於 泡泡龍無線通訊廣場 發表過!)
