- Jan 07 Fri 2011 12:21
Echo Link Simple PTT to Computer Interface for C-150
- Dec 08 Wed 2010 23:50

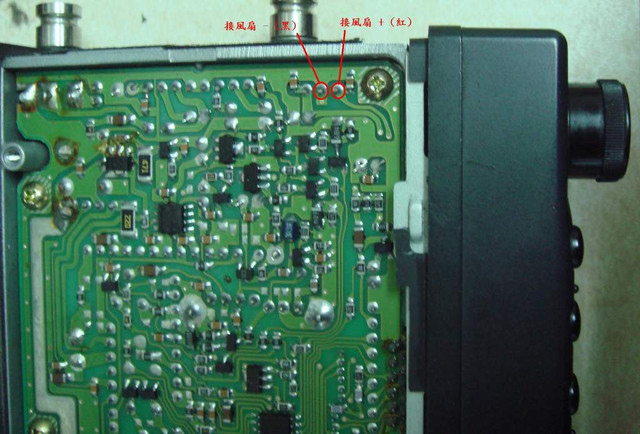

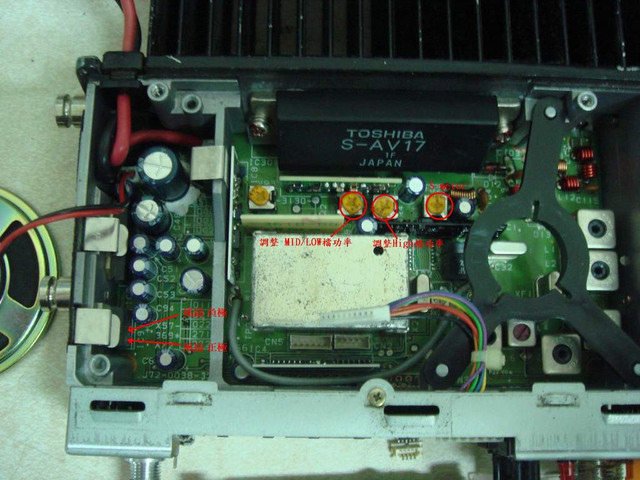

TM-241 調整功率/加風扇
- Dec 07 Tue 2010 20:05

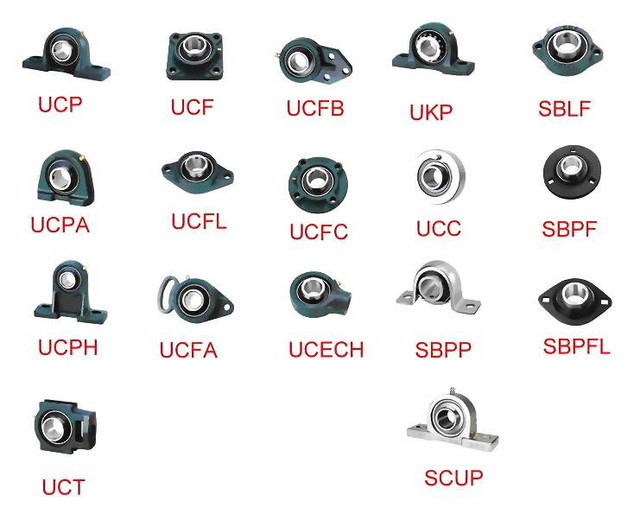

連座軸承 軸心 樣式表
- Nov 13 Sat 2010 15:33
ICOM IC-2410 Remore Control 速查筆記
ICOM IC-2410 Remore Control 速查筆記
共有三種配件須裝置在主機內部以達成特殊通話之目的：
功能按鍵表
共有三種配件須裝置在主機內部以達成特殊通話之目的：
| (1) | UT-55編/解碼元件：對象傳呼(PAGER)、識碼靜音(CODE SQUELCH)及HM-56麥克風遙 控、外部DTMF遙控 |
| (2) | UT-66語音合成器：語音報讀頻率(VOICE SYNTHESIZER) |
| (3) | UT-67音調靜音元件：產生音調頻率(SUBAUDIBLE TONE)作中繼台異頻收發代轉 (REPEATER)、嗶聲指示(POCKET BEEP)及音調靜音(TONE SQUELCH FUNCTION) |
功能按鍵表
| 按鍵 | 功能 | 按鍵 | 功能 |
| [1] CALL | 在主頻道選擇呼叫頻道 | [#] UP | 控制VFO或記憶頻道上一格 |
| [2] MR | 在主頻道選擇記憶頻道 | [*] DOWN | 控制VFO或記憶頻道下一格 |
| [3] VFO | 在主頻道選擇 VFO 頻道 | [A] CLR | 清除數字輸入回復原有數字 |
| [4] VHF | 在主頻道選擇 VHF 頻道 | [B] | 外部DTMF遙控使用 |
| [5] UHF | 在主頻道選擇 UHF 頻道 | [C] SPEECH | 叫出語音報讀頻率功能 |
| [6] HIGH | 在主頻道選擇高功率模式 | [D] ENT | 叫出直接輸入功能 |
| [7] V.MONI | 控制 VHF 的靜音開與關 | 先按 [D] 再按 [0] ~ [9] | 直接輸入VFO頻率或記憶頻道號碼更換工作頻率 |
| [8] U.MONI | 控制 UHF 的靜音開與關 | ||
| [9] LOW | 在主頻道選擇低功率模式 | *若輸入頻率超出範圍外則不被接受 *欲直接輸入叫出記憶頻道時：(先按【D】) 按[01]→1號記憶頻道(依此類推) |
|
- Jul 18 Sun 2010 22:57
如何取得 7 VDC
通常 簡易的電源供應器,都是先經過一個電壓控制,再去推動一個功率晶體.
而最簡單的電壓控制,通常都是用 7805 / 7812 / 7824 ... 取得 5V / 12V / 24V 的定電壓源!
如果負載小於1A甚至不用在經過功率晶體!
但是....問題來了,現在的 手持無線電,因為使用鋰電,需要大約 7VDC 左右的電壓.
利用這樣的接法,在輸出可以得到一個穩定大約 7VDC 的電源,或是拿來推動功率晶體.
而最簡單的電壓控制,通常都是用 7805 / 7812 / 7824 ... 取得 5V / 12V / 24V 的定電壓源!
如果負載小於1A甚至不用在經過功率晶體!
但是....問題來了,現在的 手持無線電,因為使用鋰電,需要大約 7VDC 左右的電壓.
利用這樣的接法,在輸出可以得到一個穩定大約 7VDC 的電源,或是拿來推動功率晶體.
